LED-Trafos: Zuverlässige Stromversorgung für Ihre LED-Technik

Besonderheiten von LED Transformatoren einfach erklärt

Konstantstrom-Trafos

(CC - Constant Current) mit einem konstanten Stromausgang (teilweise einstellbar) und einem variablen Spannungsausgang. Wird als Bestandteil des Produkts mitgeliefert oder dient als Alternative bzw. Ersatz bestehender externer Trafos (Driver/Vorschaltgeräte) zum Betrieb von LED Chips in Downlights, Panels, Einbaustrahlern usw.

Wechselspannungs-Trafos

(AC – Alternating Current) liefern eine konstante Ausgangsspannung von 12 V und einen variablen Ausgangsstrom zum Betrieb von 12V Leuchtmitteln bzw. -Spots. Diese Leuchtmittel verfügen über mindestens einen integrierten Widerstand zur Strombegrenzung sowie eine eingebaute Gleichrichterschaltung, die die Wechselspannung des Trafos in eine für LEDs geeignete Gleichspannung umwandelt. Zu beachten ist, dass LEDs als kapazitive Verbraucher bei Betrieb mit Wechselspannung Blindleistung erzeugen. Das bedeutet: Für die korrekte Dimensionierung des Trafos ist nicht nur die Wirkleistung der angeschlossenen Leuchtmittel (in Watt) maßgeblich, sondern auch die tatsächlich auftretende Scheinleistung (in VA). Unsere beiden Wechselspannungs-Trafos (Art.-Nr. 111213 und 112669) zeichnen sich durch ihre Dimmbarkeit und den Wegfall einer Mindestlast aus – selbst ein einzelnes 2W G4 Leuchtmittel lässt sich problemlos betreiben. Wichtig: Wird vor einem dieser Trafos ein TRIAC-Dimmaktor (Phasenan- oder -abschnitt) eingesetzt, kann sich die Blindleistung beim Dimmen zusätzlich verstärken – abhängig vom verwendeten Dimmaktor, dem LED-Leuchtmittel und dem Dimmgrad. Im Extremfall kann die tatsächlich auftretende Scheinleistung um den Faktor 3 höher liegen. Wenn dieser Aspekt berücksichtigt wird, steht dem Einsatz unserer beiden blauen Wechselspannungs-Trafos mit ihrem hervorragenden Preis-Leistungs-Verhältnis nichts mehr im Wege.

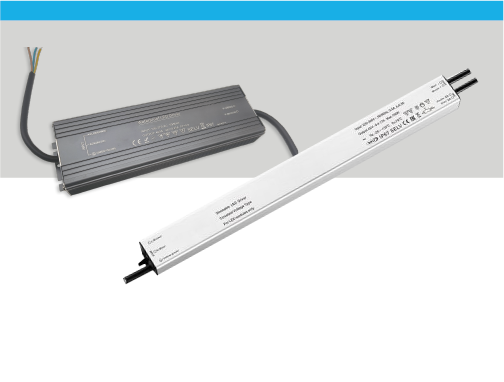

Gleichspannungs-Trafos

(DC – Direct Current) mit konstantem, teilweise justierbarem Spannungsausgang von 12, 24 oder 48 V und variablem Ausgangsstrom. Gedacht für den Betrieb von 12V/24V/48V Leuchtmitteln, Spots und Flexbändern, die – neben den eigentlichen LEDs – lediglich einen integrierten Widerstand zur Strombegrenzung besitzen (bzw. einen IC zur Stromanpassung im Fall unserer LED-Flexbänder der CC-Serie), welcher direkt auf der jeweiligen Leiterplatte (PCB) verbaut ist.

Beachten Sie:

• Leistungsreserve einplanen: Betreiben Sie LED-Trafos niemals an ihrer Leistungsgrenze. Kalkulieren Sie idealerweise stets ca. 20 % Leistungsreserve ein – dies gilt ebenso für Dimmaktoren, Flexband-Controller und vergleichbare Geräte.
• Betrieb innerhalb der Spezifikationen: Nutzen Sie alle Trafos und Betriebsgeräte ausschließlich innerhalb der angegebenen Grenzwerte für Umgebungstemperatur und Schutzart.
• Ausreichende Belüftung sicherstellen: Decken Sie Trafos niemals ab, z. B. mit Wärmedämmmaterial. Sorgen Sie dafür, dass ausreichend Abstand zwischen den einzelnen Trafos besteht.
• Sicheres Inbetriebnehmen: Schalten Sie Trafos erst unter Spannung, wenn alle Komponenten komplett angeschlossen sind. Nehmen Sie keine Einstellungen oder Anpassungen (z. B. Ausgangsstromjustierung, ColorSwitch) während des laufenden Betriebs vor, sondern trennen Sie vorher stets die Versorgungsspannung.
